Záběh přesných ložisek s kosoúhlým stykem

Montáž vřetenových ložisek je nutné zakončit jejich záběhem.
Tím dojde k rovnoměrnému rozložení tuku v ložisku a odvedení přebytečného množství maziva.
Správně provedený záběh je velmi důležitý pro životnost ložisek a také odhalí, zda je s vřetenem něco v nepořádku.

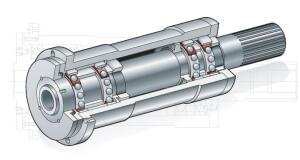

01 vřeteno
Existují dva způsoby záběhu - nepřetržitý a přerušovaný.

Spojitý (nepřerušovaný) záběh

Doba trvání až 18 hodin, kdy se postupně zvyšují provozní otáčky. Tuto metodu doporučujeme pro nová zařízení.


Postup

  1. Rozdělit rychlostní spektrum na cca 10 stupňů
  2. Začít na nízkých otáčkách
  3. Monitorovat zvýšení teploty v místě vnějšího kroužku ložiska
  4. Vyčkat až se teplota ustálí (30 minut až 2 hodiny)
  5. Zvýšit provozní otáčky na další stupeň a postup opakovat
  6. Takto pokračovat až do dosažení maximálních provozních otáček


Příklady průběhu nárůstu teploty v čase v jednom rychlostním stupni

02 Nepřetržitý záběh
pozor
Pokud teplota ložisek dosáhne 70°C (teplota na vnějšku vřetene 50°C), stroj vždy vypněte!
Tyto teploty mohou způsobit předčasnou poruch ložisek.

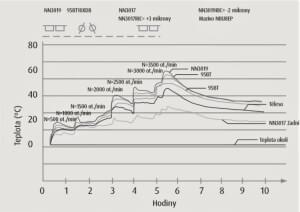

Příklad: Nepřerušovaný záběh

03 graf
04 cyklus

Přerušovaný záběh - s minutovým cyklem

Doba trvání - jednotky hodin, šetří čas. Doporučujeme pro stávající zařízení, která již prošla důkladným záběhem.


Postup:

  1. Rozdělit rychlostní spektrum na 8-10 stupňů a určit maximální cílové otáčky pro každý stupeň
  2. V každém stupni se bude opakovat 10x minutový cyklus
  3. Opakovat bod 2 pro každý stupeň, dokud se nedosáhne cílových otáček, resp. maximálních otáček vřetene

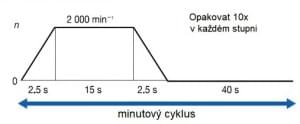

Minutový cyklus:
  1. Spustit vřeteno na maximální otáčky daného stupně
  2. Setrvat cca 15 sekund
  3. Zastavit vřeteno
  4. Nechat v klidu po 40 sekund

Například max. otáčky jsou 8000 min-1

  • první cíl může být 1000 min-1 - opakujte 10x minutový cyklus
  • postupte na 2000 min-1 - opakujte 10x minutový cyklus
  • a tak dále až na 8000 min-1

Příklad:

Záběh ložiska 65BNR10HTYNDB  -  Nepřetržitý a přerušovaný záběh

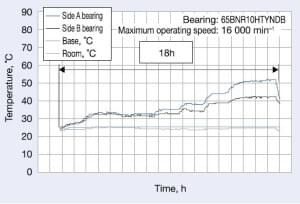

05 Nepřetržitý záběh g

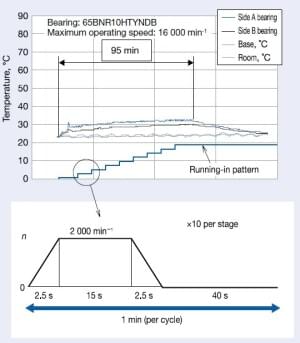

06 Přerušovaný záběh
pozor
Záběh ložisek je důležitý i v případě mazání olejem (olejová mlha, systém olej-vzduch). V případě nového zařízení nebo zařízení ponechaného po delší dobu v klidu doporučujeme nechat běžet na třetinu své provozní rychlosti po dobu 2-3 minut před spuštěním na plnou rychlost. Tento jednoduchý postup odstraní přebytečný usazený olej.

Doporučení

  • Na začátku nechte vřeteno točit na cca 500 otáček po dobu 15 minut (rovnoměrné roznesení maziva, vyloučení mechanických problémů, či povolení matice)

  • Na konci nechte vřeteno točit na maximálních otáčkách po dobu cca 1 hodiny
Uvědomte si, kolik úsilí a nákladů stálo vyrobení přesného vřetenového ložiska a vřetene obráběcího stroje. Čas věnovaný správnému záběhu se rozhodně vyplatí.
