Ložiskové jednotky

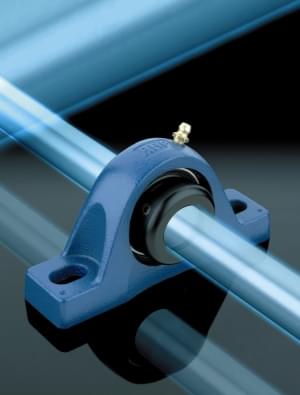

Ložisková jednotka NSK
Ložiskové jednotky se skládají z oboustranně utěsněného jednořadého kuličkového ložiska a tělesa (ložiskového domku), v němž je ložisko s kulovým povrchem vnějšího kroužku výkyvně uloženo.

Ložisko vychází z konstrukce jednořadého kuličkového ložiska (např. řada 6200) se zaobleným vnějším kroužkem. Z tohoto důvodu ložiskové jednotky mohou vyrovnávat i velké nesouososti.

Ložiskové domky se vyrábějí litinové, plechové, nerezové nebo plastové, stojaté nebo přírubové a speciální.

Na hřídel se ložisková jednotka upíná jednoduchým způsobem nejčastěji pomocí excentrického kroužku případně stavěcích šroubů. Pro tuto snadnou montáž se ložiskové jednotky používají v mnoha průmyslových odvětvích.

Podle tvaru ložiskového domku a způsobu upnutí na hřídel rozlišujeme několik typů ložiskových jednotek:

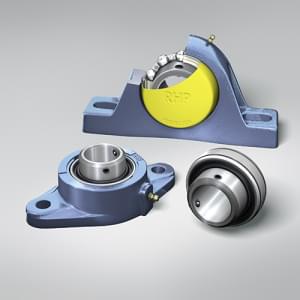

Ložiskové jednotky NSK
  • Ložiskové jednotky stojaté
  • Ložiskové jednotky přírubové oválné
  • Ložiskové jednotky přírubové čtvercové
  • Ložiskové jednotky přírubové kruhové se středící přírubou
  • Ložiskové jednotky napínací
  • Ložiskové jednotky stojaté dělené (lisovaný ocelový plech)
  • Ložiskové jednotky přírubové oválné dělené (lisovaný ocelový plech)
  • Ložiskové jednotky s kluznými ložisky (lisovaný ocelový plech)

Dvě řady ložiskových jednotek:

  • Asijské provedení (dle JIS) – výrobce SNR, NTN, NSK (např. UCP)
  • Evropské provedení (dle ISO) – výrobce SNR, RHP, INA, SKF – různé označování

Způsoby uložení ložiskových jednotek na hřídel:

  • 2 stavěcí šrouby (UC, US, AS, 1000G, 1200G) – pro standardní aplikace bez vibrací
  • Excentr + stavěcí šroub (EX, ES, UEL, AEL, 1000DECG, 1200ECG) – aplikace s vibracemi a beze změn směru otáčení hřídele (excentr utažen ve směru otáčení hřídele)
  • Upínací pouzdro (UK, 1000KG) – aplikace s velkými vibracemi a šokovými zatíženími. Lepší středění
  • Lícované uložení (6200 SEE, CS200LLU, 1726200-2RS) – aplikace s požadavkem na menší zástavbu

Materiál ložisek:

  • Ocel (100Cr6)
  • Nerezová ocel (AISI 440C, SUS440 C)

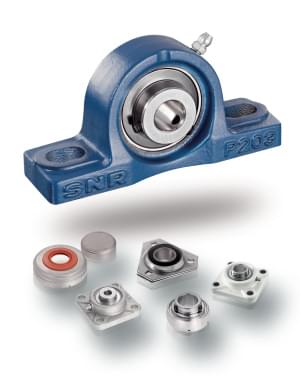

Ložiskové jednotky SNR

Materiál domků:

  • šedá litina (FC200, FG20, FG25) s antikorozní pasivací s ochranným nátěrem
  • tvárná litina s kuličkovým grafitem (FCD450) s antikorozní pasivací a ochranným nátěrem - cca o +30% odolnější, cca o 40% lehčí oproti šedé litině
  • ocel (SS400) – pro těžká zatížení, vibrace, rázy
  • nerezová ocel (AISI 304 - X5CrNi 1810, SCS13)
  • zinkovaný, za studena válcovaný plech
  • termoplast PBT

Základní požadavky, které řeší ložiskové jednotky:

  • snadná montáž
  • vyrovnání počáteční nesouososti
  • těsnění pro zamezení kontaminace

Schopnost vyrovnat nesouososti během montáže je vysoká:

  • domazávaná ložiska                         cca ± 2°
  • nedomazávaná ložiska                     cca ±5° - 6°
  • s průchozími krycími víčky                              cca ±1°
Ložiskové jednotky však NEJSOU určeny pro vyrovnávání dynamické nesouososti.

Těsnění ložiskových jednotek:

  • Jednodílné těsnění -   pružný plastový břit na kovové krytce. Pro běžné provozní podmínky a střední až vysoké rychlosti.
  • Dvojdílné těsnění = Jednodílné těsnění doplněné o silný kovový kryt s břitem – zlepšená těsnící schopnost bez snížení maximálních otáček.   Pro střední až vysoké otáčky.
  • Těsnění s více břity (označení L3, L4 u značky SNR, LL u značky NTN, T.. u RHP) pro silně znečištěná prostředí – výborná těsnící schopnost, pro nízké až střední rychlosti.
  • Silikonové těsnění do vysokých teplot – do 180°C
  • Bezkontaktní labyrintové těsnění do vysokých teplot – do 200°C
Dodatečná ochrana proti nečistotám – plechová, nerezová, plastová nebo litinová víka. Tato víka mohou být buď průchozí nebo uzavřená.

Mazání ložiskových jednotek

Ložiska jsou namazaná již z výroby. Je možnost domazávání v obtížnějších provozních podmínkách. Při dodání je většinou domazávací otvor na domku zaslepený plastovou zátkou. V balení je přiložena ocelová maznička. Pro domazávání je třeba volit shodný či mísitelný typ maziva s originálem (nejčastější standard = lithiový základ, NLGI2).

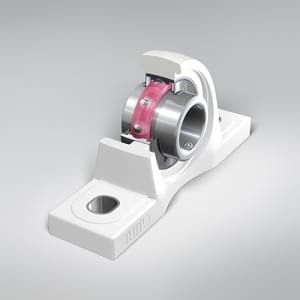

Ložisková jednotka NSK Lifelube

Speciální provedení ložiskových jednotek pro náročné aplikace:

Termoplastový domek s nerezovým ložiskem – antikorozní řada Silver-Lube®

  • Všechny komponenty ložiska jsou z nerezové oceli – 100% nerez
  • Termoplastový domek PBT
  • Provozní teploty: -20°C až +90°C
  • Odolné vůči rozpouštědlům a řadě chemikálií
  • Možnost domazávání
  • Možnost dodatečných plast.krytek
  • Potravinářské mazivo


Nerezový domek s ložiskem Molded-oil™

  • Nerezové ložisko s pevným mazivem – není třeba domazávat
  • Provozní teploty: –15°C až +80°C (trvale max +60°C)
  • Antikorozní
  • Bezúdržbové
  • Čistý provoz – šetrné k prostředí


Termoplastový domek s ložiskem Molded-Oil™ -   antikorozní řada Life-Lube®

  • Nerezové ložisko s pevným mazivem – není třeba domazávat
  • Termoplastový domek PBT
  • Odolné vůči rozpouštědlům a řadě chemikálií
  • Provozní teploty: –15°C až +80°C (trvale max +60°C)
  • Antikorozní
  • Bezúdržbové
  • Čistý provoz – šetrné k prostředí

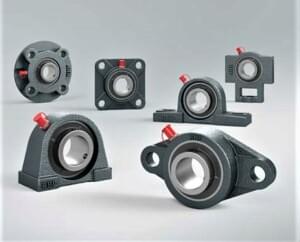

J-line

Novinka - ložiskové jednotky J-Line

NSK rozšiřuje svou řadu ložiskových jednotek RHP Self-lube o jednotky vyrobené podle standardu JIS.
Řada J-line zahrnuje šest nejoblíbenějších typů domků plus 3 typy ocelových domků.

Tato řada se vyrábí pro průměr díry v rozsahu od 12 do 90 mm.
Jednotky nabízejí zákazníkům maximální flexibilitu.

Podrobnosti si můžete prohlédnout / stáhnout zde:

Ložiskové jednotky / Lož jednotky - Bearing units
