Pružné kovové membránové spojky SERVOFLEX

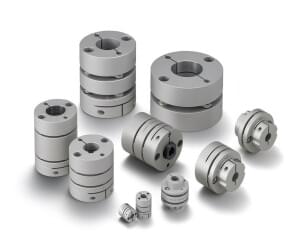

Hřídelové spojky SERVOFLEX


Hlavní předností hřídelových spojek membránového typu je velmi vysoká torzní tuhost, avšak při zachování dostatečné axiální pružnosti nutné pro vyrovnávání nesouososti a nepřesnosti v uložení.

Hřídelové spojky SERVOFLEX jsou vyráběny buď z odolné hliníkové slitiny (odlehčený model SFC) nebo z velmi kvalitní oceli (modely SFS, SFH, SFM, SFF, SFD, SFF-N).

Základní charakteristické rysy membránových spojek SERVOFLEX:

  • Schopnost přenášet velké kroutící momenty
  • Vysoká torzní tuhost
  • Absolutně bezvůlové provedení
  • Minimální hysterezní ztráty
  • Vysoká přesnost
  • Bezúdržbové provedení
  • Dlouhá životnost
  • Příznivé zástavbové rozměry – nižší odstředivé síly
  • Nejvhodnější typ spojek pro použití se servomotory, krokovými motory a při požadavku na přesné polohování

Jednoduché nebo dvojité provedení.

Membránové hřídelové spojky SERVOFLEX jsou vyráběny buď v jednoduchém provedení s jednou membránou nebo v provedení dvojitém se dvěma membránami.

Výhodou jednoduchého provedení je vyšší tuhost, menší zástavbový rozměr a nižší cena.

Výhodou dvojitého provedení je vyšší pružnost vhodná pro uložení s vyššími nesouosostmi a snazší montáž.

Uživatelé proto mohou volit typ, který je pro jejich uložení výhodnější, podle toho, zda potřebují vyrovnávat nesouososti nebo požadují vyšší tuhost. Například výrobci obráběcích strojů většinou volí jednoduché provedení, protože jejich výrobky jsou velmi přesné a nepotřebují proto řešit problémy s nesouosostí, avšak vysoká tuhost je pro ně velmi důležitá.

Pružný element – kovová membrána

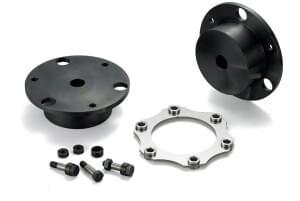

Pružná kovová membrána SERVOFLEX

Kovová membrána je nejdůležitější součástí spojky SERVOFLEX. Je vyrobena z maximálně odolného materiálu.

Velmi důležitý je vlastní tvar membrány. Ten má vliv na rozložení napětí v membráně, což podstatným způsobem ovlivňuje její životnost i vlastnosti.

Použití při výrobě obráběcích strojů

Výrobci obráběcích strojů s oblibou používají membránové spojky SERVOFLEX vzhledem k jejich vysoké tuhosti a přesnosti.

Firma MIKI PULLEY je dominantním dodavatelem hřídelových spojek japonským výrobcům obráběcích strojů.

Membránové hřídelové spojky jsou používány zejména pro napojení pohonů kuličkových šroubů a vřeten.

U vybraných typů spojek SERVOFLEX jsou některé dodatečné konstrukční úpravy vhodné pro náročné provozní podmínky obráběcích strojů - jedná se například o dodatečné opatření pro zvýšení tuhosti, speciální úpravu pro minimalizaci hlučnosti při vysokých rychlostech (výhodné zejména pro uložení vřeten), dodatečné drážkování na vnitřním průměru pro lepší uchycení na hřídeli a zamezení prokluzování s ohledem na proměnlivost sil od obrábění, uspořádání pro lepší vystředění hřídele, atd.

Typy hřídelových spojek SERVOFLEX:

  • SFC – náboje ze slitiny hliníku – nízký moment setrvačnosti, snadná montáž, pro hřídele od 3 do 45 mm, jmen. moment od 0,25 – 250 Nm. Použití zejména pro posuvy – servomotory, aktuátory, výroba polovodičů
  • SFS - náboje ocelové, vysoká torzní tuhost, vysoce přesný systém vycentrování při uložení na hřídel.  pro hřídele od 22 do 80 mm, jmen. moment od 100 – 800 Nm. Obráběcí stroje, servomotory
  • SFF – náboje ocelové, vysoká torzní tuhost, vysoce přesný systém vycentrování při uložení na hřídel. Pro hřídele od 18 do 60 mm, jmen. moment od 70 – 300 Nm. Použití pro vřetena obráběcích strojů
  • SFF -N – inovovaný typ, vyšší torzní tuhost a pevnost, zlepšený přenos točivého momentu a snížená setrvačnost.  Dvě možnosti montáže – pomocí kuželových ploch nebo upnutí pomocí dvojitého stahovacího šroubu. Možná je i kombinace obou metod.
  • SFM pro hlavní vřetena obráběcích strojů, má vystřeďovací mechanismus poskytující vysoce přesnou montáž, která umožňuje otáčky vřetena až 20000/min. Ke snížení hlučnosti přispívá zakrytá membrána a zapuštěné hlavy šroubů. Pro hřídele od 28 do 80 mm, jmen. moment od 200 – 800 Nm.
  • SFH – pro přenos vysokých výkonů. Pro hřídele od 22 do 115 mm, jmen. moment od 700 – 8000 Nm.
  • SFD – pro vřetena obráběcích strojů. Vysoká přesnost, vysoká torzní tuhost, zkrácení času montáže, až 20000 ot/min. Patentovaný systém upnutí pomocí jednoho šroubu.

Doporučení pro volbu pružných spojek SERVOFLEX pro obráběcí stroje:

Posuvy v osách X, Y, Z
  • SFC         ⇒ průměr hřídele: 4~45mm , moment: 0.5~250Nm
  • SFS         ⇒ průměr hřídele: 22~80mm, moment: 100~800Nm
  • SFF         ⇒ průměr hřídele: 18~60mm , moment: 70~300Nm

Hlavní vřetena
  • SFS (až do 15,000 min-1) ⇒ průměr hřídele: 22~80mm, moment: 100~800Nm
  • SFF (až do 15,000 min-1) ⇒ průměr hřídele: 18~60mm, moment: 70~300Nm
  • SFM (až do 20,000 min-1) ⇒ průměr hřídele: 28~80mm, moment: 200~800Nm

Podrobnosti si můžete prohlédnout / stáhnout zde:

SERVOFLEX
