Dvouřadá soudečková ložiska

Dvouřadá soudečková ložiska jsou vhodná pro velká radiální zatížení. Axiálně jsou zatížitelná v obou směrech. Použitelná jsou pro střední otáčky. Dvouřadá soudečková ložiska mají kulovou oběžnou dráhu ve vnějším kroužku společnou pro obě řady soudečků. Proto jsou naklopitelná v širokých mezích a nevadí jim menší nesouososti v uložení.

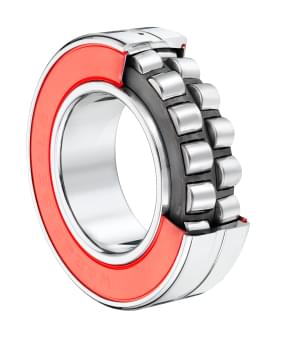

Dvouřadé soudečkové ložisko utěsněné

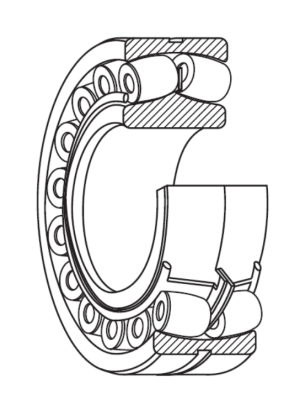

Schéma soudečkového ložiska

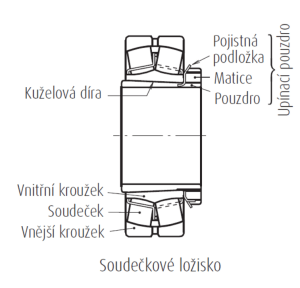

Schéma dvouřadého soudečkového ložiska
Pro dosažení jednoduššího a účinnějšího mazání mohou být dvouřadá soudečková ložiska (s výjimkou typu 213) dodána také s obvodovou mazací drážkou uprostřed vnějšího kroužku a s mazacími otvory (přídavné označení E4). Většina typorozměrů se v tomto provedení vyrábí běžně. U větších typů lze nabídnout domazávání skrz vnější i vnitřní kroužek (přídavné označení E7).



Typy klecí:

  • C, CD – lisovaná ocelová klec s plovoucím vodícím kroužkem
  • EA – lisovaná ocelová nitridovaná klec bez vodícího kroužku. Ložiska mají větší soudečky a optimalizovanou vnitřní konstrukci pro dosažení větších otáček a vyššího zatížení
  • CAM – jednodílná masivní mosazná klec vedená na vnitřním kroužku (vyšší otáčky i únosnost)

Dvouřadá soudečková ložiska se vyrábějí s válcovou nebo kuželovou dírou. Ložiska typů 240 .. a 241 .. s kuželovou dírou mají kuželovitost díry 1:30 (přídavné označení K30). U všech ostatních typů s kuželovou dírou má díra kuželovitost 1:12 (přídavné označení K). Dvouřadá soudečková ložiska s kuželovou dírou se montují buď přímo na kuželový čep, nebo se upevňují na válcový hřídel pomocí upínacího či stahovacího pouzdra.

Soudečková ložiska jsou značně rozšířena zejména tam, kde jde o přenos velkých zatížení a kde lze s výhodou využít jejich naklopitelnost.
Řady ložisek: 213.., 222.., 223.., 230.., 231.., 232.., 239.., 240.., 241..

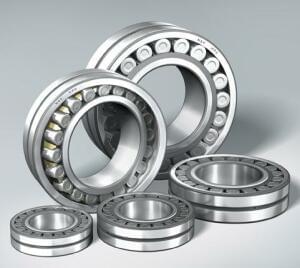

HPS soudečková ložiska

HPS soudečková ložiska
Soudečková ložiska se používají v těch nejnáročnějších průmyslových aplikacích. Revoluční konstrukce HPS ložisek výrazně posouvá technologické možnosti soudečkových ložisek a nabízí vysokou únosnost, maximální rychlost a zvýšenou spolehlivost.

HPS ložiska jsou teplotně stabilizovaná do 200°C, vyrábějí se ze speciální vysoce čisté oceli v široké škále rozměrů od 40 – 260 mm vnitřního průměru. HPS soudečková ložiska se vyrábějí s mosaznými klecemi (CAM) nebo zesílenými ocelovými nitridovanými klecemi (EA) pro zvýšenou únosnost. Tato ložiska dosahují až dvojnásobné životnosti oproti běžným soudečkovým ložiskům a výrazně snižují náklady na údržbu.
Soudečková ložiska HPS do náročných provozů se výborně uplatňují v hutních provozech, papírenském průmyslu, v kompresorech, čerpadlech a v mnoha dalších odvětvích těžkého průmyslu.


Výhody:

  • Dynamická únosnost zvýšena až o 25%
  • Zvýšení mezních otáček až o 20%
  • Tepelná stabilizace do 200°C
  • Více než dvojnásobná životnost
  • Snížení nákladů na údržbu



Speciální odolné ložiskové oceli:

Ocel STF (Super-TF) - speciálně vyvinutá ložisková ocel pro velká zatížení s vyšším obsahem austenitu a vyrobená speciálním postupem tepelného zpracování. Má velmi jemnou strukturu. Tato kombinace zajišťuje vyšší odolnost při provozu ve znečištěném prostředí s nedostatečným mazáním.
Prodloužení životnosti oproti standardní oceli: při větším znečištění maziva cca 5x, při menším znečištění maziva cca 2x.

Podrobnosti si můžete prohlédnout / stáhnout zde:

Dvouřadá soudečková ložiska / Soudečková dvouřadá L
