Lineární osy SNR

Lineární osy SNR jsou kompaktním řešením pro lineární pohyb, které obsahují vedení i pohon osy.

Používají se v řadě oblastí jako automatizace a jednoúčelové stroje, balicí a tiskařské stroje, dřevařský a papírenský průmysl, potravinářský průmysl, výroba obráběcích strojů, farmaceutický průmysl, nebo polovodičový průmysl.

Vedení je realizováno kuličkovým lineárním vedením nebo vodícími kladkami.

Pohon je v základní ekonomické variantě realizován pomocí ozubeného řemenu. Pro náročnější aplikace lze pohon řešit dalšími způsoby, jako jsou kuličkový šroub, ozubený hřeben a pastorek, nebo lineární motor.

Lze volit z širokého rozsahu délek os až do deseti metrů.

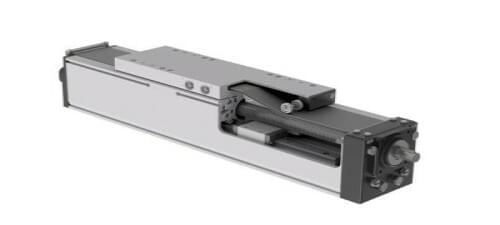

Pohon lineární osy pomocí kuličkového šroubu

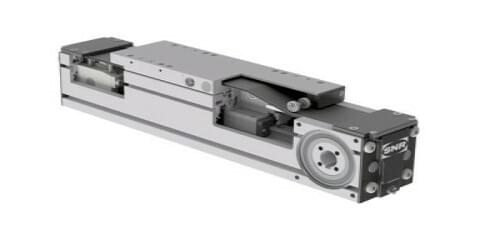

Pohon lineární osy pomocí ozubeného řemenu

Existují dva základní typy lineárních os.

•  AXE-Z kdy je motor na straně kolejnice (vedení stojí a vozík se pohybuje).
• AXE-A kdy je motor na straně vozíku (vedení se pohybuje a vozík stojí).

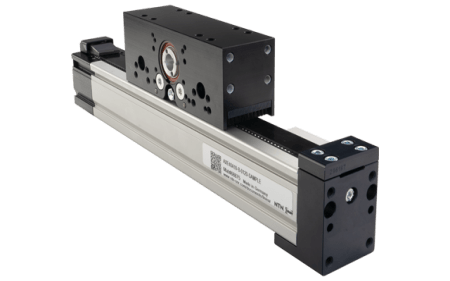

AXE-A

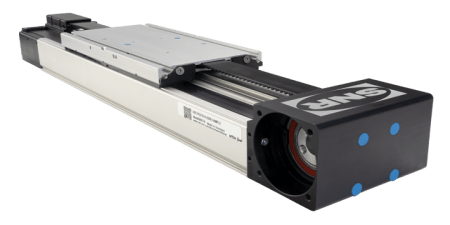

AXE-Z

Kromě základního typu AXE jsou pro pokrytí širokého spektra nejrůznějších aplikací k dispozici také další varianty lineárních os.

Kompaktní osy AXC

•    5 velikostí s šířkou profilu 40 až 120 mm
•    Maximální délka až 8 m
•    Různé varianty vedení a pohonu
•    Kompaktní stavba

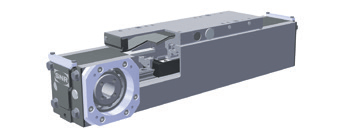

Osy pro čisté provozy AXF

•    1 velikost s šířkou profilu 104 mm
•    Maximální délka až 6 m
•    Různé varianty vedení a pohonu
•    Navržené pro prostředí s vysokými hygienickými nároky, jako je potravinářský,                 farmaceutický, nebo polovodičový průmysl

Paralelní osy AXDL

•         3 velikosti s šířkou profilu 110 až 240 mm
•     Maximální délka až 6 m
•                    Různé varianty vedení a pohonu
•          Vysoká tuhost díky dvěma paralelním vodicím systémům

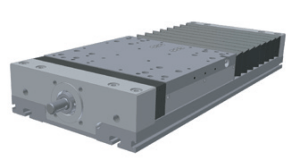

Lineární stoly AXLT

•         4 velikosti s šířkou stolu 155 až 455 mm
•         Maximální délka až 3,5 m
•          Různé varianty pohonu
•          Vysoká tuhost a možnost vysokého momentového zatížení

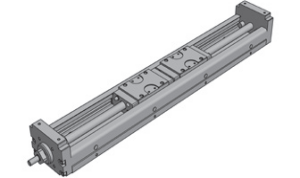

Přesné osy AXBG

• 6 velikostí s výškou profilu 15 až 55 mm
• Maximální délka až 1,38 m
•          Vysoká přesnost polohování a opakovatelnost
•          Kompaktní stavba

Osa s lineárním motorem AXLM

• 3 velikosti s šířkou stolu 155 až 325 mm
• Maximální délka až 6 m
•          Vysoká přesnost polohování a opakovatelnost
•          Vysoká dynamika pohybu

Osy v těžkém provedení AXS

• Různé velikosti s šířkou profilu až 460 mm
• Maximální délka až 10 m
•          Různé varianty pohonu
•          Nosnost v jednotkách tun

Velkou výhodou lineárních os SNR je modulární koncepce.

Jednotlivé typy os lze libovolně kombinovat a stavět z nich lineární manipulátory přesně dle potřeb dané aplikace.

Podrobnosti si můžete prohlédnout / stáhnout zde:

NTN-Automation_SNR_Linear-Axis-Catalog (1211).pdf (13 MB)
