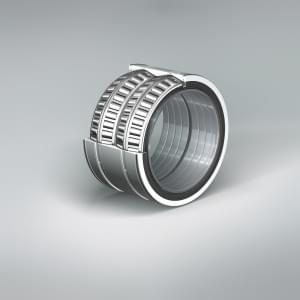

Čtyřřadá kuželíková ložiska

Konstrukce čtyřřadých kuželíkových ložisek je zvláště vhodná pro přenášení extrémního kombinovaného (radiálního a axiálního) zatížení při nižších až středních otáčkách. Axiální únosnost ložiska závisí především na stykovém úhlu, který odpovídá sklonu oběžné dráhy vnějšího kroužku. Čím je tento úhel větší, tím větší je axiální únosnost. Čtyřřadá konstrukce zajišťuje optimální rozdělení zatížení mezi všechny čtyři řady valivých těles.



Pro velmi znečištěné provozy s nedostatečnou možností mazání se doporučují těsněná čtyřřadá kuželíková ložiska, která i při extrémně vysoké únosnosti dosahují  velmi dlouhé životnosti.

NSK vyrábí čtyřřadá kuželíková ložiska ze speciálních ložiskových ocelí s dlouhou životností a rezistencí vůči vysokým teplotám a znečištěnému prostředí s nedostatečnou možností mazání – ocel STF a WTF. Tyto materiály několikanásobně prodlužují životnost ložisek a zvyšují spolehlivost v extrémně náročných podmínkách, tím eliminují nepředvídatelné poruchy zapříčiněné prasknutím valivých těles a redukují náklady na méně než 50% oproti běžným ložiskům.



Řada KVS – těsněná čtyřřadá kuželíková ložiska vyrobená z STF / WTF oceli – extrémní únosnost, dlouhá životnost, vysoká odolnost a spolehlivost. Speciálně pro válcovny.





Ocel STF (Super-TF) - speciálně vyvinutá ložisková ocel pro velká zatížení s vyšším obsahem austenitu a vyrobená speciálním postupem tepelného zpracování. Má velmi jemnou strukturu. Tato kombinace zajišťuje vyšší odolnost při provozu ve znečištěném prostředí s nedostatečným mazáním.



Prodloužení životnosti oproti standardní oceli: při větším znečištění maziva cca 5x, při menším znečištění maziva cca 2x



Ocel WTF (Water-TF) – superčistá ložisková ocel vyvinutá speciálně pro ložiska pro válcovny. Výhodné v extrémním prostředí. Zajišťuje delší životnost ložisek díky prevenci odlupování materiálu a vzniku prasklin způsobených vniknutím vody.





Řady ložisek: KV, KVS (těsněná) – značení WTF…KVS…; STF…KVS…
