Kuličkové šrouby broušené pro speciální aplikace

Online katalog kuličkových šroubů NSK (včetně výkresů)

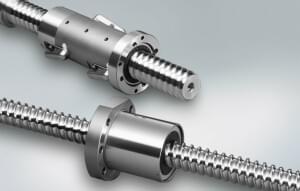

Kuličkové šrouby broušené NSK
Kuličkové broušené šrouby pro speciální aplikace jsou dodávány jako komplet s maticí a obrobenými konci. Jsou charakteristické tichým chodem a kompaktním tvarem.

V porovnání s jinými broušenými kuličkovými šrouby se vyznačují vyšší přesností a vysokou výkonností pro konkrétní aplikace.

Vyrábějí se i v provedení s chlazenou maticí, v párovém provedení, případně v provedení s vrtanou hřídelí.

Možnost bezúdržbového provedení s domazávacími jednotkami K1.

Broušené kuličkové šrouby NSK řady HMD

Broušené kuličkové šrouby pro vysoké rychlosti s vyšším stoupáním – se středním deflektorem systému recirkulace, který umožňuje dosažení vysokých rychlostí při vysoké únosnosti a velmi nízké hlučnosti.   Rotační rychlost až 160.000 DmN. Přesnost C3, C5.

HMD kuličkové šrouby zlepšují účinnost obrábění díky větším dosahovaným rychlostem. Tato řada je vhodná pro vysoce přesné, středně velké obráběcí stroje.
  • vysoká tuhost a přesnost
  • vysoká rychlost až 160.000 DmN
  • vysoká únosnost
  • snížení vibrací o 30-50%
  • kompaktní matice
  • nízká hlučnost (snížena o 5 dB a více oproti typu HMC)

Broušené kuličkové šrouby NSK řady HMS

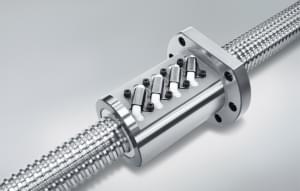

Kuličkový šroub broušený HMS
Broušené kuličkové šrouby pro vysoké rychlosti s nižším stoupáním a systémem vratných trubiček   – s recirkulačním systémem SRC (Smooth Return Coupling), který zajišťuje velmi hladký pohyb kuliček a tím i nízkou hlučnost a vysokou rychlost při vysoké únosnosti.

Rotační rychlost až 160.000 DmN.

Přesnost C3, C5. HMS kuličkové šrouby zlepšují účinnost obrábění díky vyšším dosahovaným rychlostem. Tato řada je vhodná pro vysoce přesné, středně velké obráběcí stroje.

  • vysoká tuhost a přesnost
  • vysoká rychlost až 160.000 DmN
  • nízká hlučnost (snížena o 5 dB a více oproti typu HMC)
  • nízké vibrace

Broušené kuličkové šrouby NSK řady HMC

Broušené kuličkové šrouby pro vysoké rychlosti se systémem s vratnými kuličkami. Dosahují maximální rotační rychlosti 135.000 DmN, mají vysokou tuhost a únosnost. Přesnost C3, C5.

Broušené kuličkové šrouby NSK řady BSS

BSS (Best Silent Screw) – broušené kuličkové šrouby s vysokou maximální rychlostí a únosností – velmi tichý chod, v běžných aplikacích jsou prakticky bezhlučné. Velmi kompaktní, vysokorychlostní a široce využitelný v mnoha aplikacích. S koncovým deflektorem. Výborně se uplatňují při výrobě obráběcích strojů, ale i v řadě dalších průmyslových aplikací.

  • velmi tichý chod – v běžných aplikacích prakticky bezhlučné
  • 180.000 DmN – verze s vysokým stoupáním pro HMC aplikace dosahují rychlosti až 200m/min.
  • nové plastové kontaktní těsnění prodlužuje životnost maziva a minimalizuje nároky na údržbu
  • domazávací jednotkou K1 je možné zajistit bezúdržbový provoz
  • pro nejnáročnější aplikace jsou tyto kuličkové šrouby dodávány s maticemi HMC B02, které mají díky speciálnímu způsobu broušení a některým dalším úpravám ještě dokonalejší parametry a delší životnost

Broušené kuličkové šrouby NSK řady TW

Párované kuličkové šrouby poskytující vysokou tuhost, přesnost a vynikající reakce.
Vyznačují se velmi dlouhou životností. Přesnost C5, rychlost 4000 ot/min.

Broušené kuličkové šrouby NSK řady BSL

Do malých soustruhů – vysoká rychlost a nízká hlučnost díky koncovému deflektoru s výborným recirkulačním systémem.

Vynikající odolnost vůči prachu díky modernímu plastovému těsnění.

Přesnost C5, 4000 ot/min, rychlost 180.000 DmN. S domazávací jednotkou K1 je možné zajistit bezúdržbový provoz.

Broušené kuličkové šrouby NSK řady HTF

Pro velmi vysoká zatížení - široká škála produktů vhodných pro vysoké zatížení pohonů.
Při vysokém zatížení dosahují vysokých rychlostí při nízké hlučnosti. Vhodné pro vstřikovací lisy.

Tato řada je vyráběna ve čtyřech sériích:

Série HTF-SRC – s recirkulačním systémem SRC (Smooth Return Coupling), velmi hladký pohyb kuliček zajišťuje nízkou hlučnost a vysokou rychlost. Průměr hřídele 50-120 mm, i při vysoké únosnosti dosahuje až 160.000 DmN

Série HTF-SRD – s koncovým deflektorem, velmi hladký pohyb kuliček zajišťuje nízkou hlučnost a vysokou rychlost. Průměr hřídele 63-120 mm, i při vysoké únosnosti dosahuje až 120.000 DmN

Série HTF-ASRC a HTF-ASRD – typy vybavené těsněním A1. Broušené kuličkové šrouby HTF s recirkulačním systémem SRC nebo s koncovým deflektorem vybavené těsněním A1.

Série HTF-SRE – s recirkulačním systémem, průměr hřídele 140-200 mm, i při vysoké únosnosti dosahuje až 100.000 DmN, možné použít s těsněním A1, vhodné pro obráběcí stroje, pro vstřikovací lisy, a v ocelářství.

Broušené kuličkové šrouby NSK řady V1

Řada pro kontaminovaná prostředí – broušené kuličkové šrouby s koncovým deflektorem a s inovovaným speciálním těsněním, které prodlužuje životnost šroubu v kontaminovaném prostředí až 4x.
Vysoce odolné proti prachu.
Kompaktní provedení, nízká hlučnost, dlouhá životnost a vysoká rychlost až 150.000 DmN.
Nabízíme i opravy kuličkových šroubů

Podrobnosti si můžete prohlédnout / stáhnout zde:

kuličkové šrouby broušené pro speciální aplikace / KŠ broušené special - Ground ball screws for special applications
