Kuličkové lineární vedení standardních rozměrů

    Online katalog lineární techniky NSK (včetně výkresů)

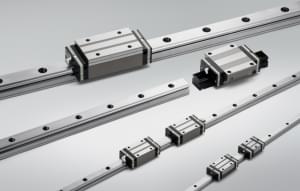

    Kuličkové lineární vedení standardní

    Kuličkové lineární vedení NH / NS (dříve LH / LS) série výrobce NSK

    je určené pro širokou škálu strojírenských aplikací a manipulaci s materiálem.

    Vyznačuje se vysokou únosností ve vertikálním směru.

    Konstrukce vedení umožňuje do určité míry vyrovnávat některé montážní chyby. Kolejnice i vozíky jsou dodávány odděleně, jsou proto zaměnitelné. Standardně jsou dodávány bez vůle.

    Toto kuličkové lineární vedení se vyznačuje dlouhou životností a vysokou rychlostí. V nabídce je široký výběr typů. Při použití mazací a těsnící jednotky K1 je zajištěn dlouhodobý bezúdržbový provoz a prodloužení doby životnosti lineárního vedení.
    • Vysoká přesnost
    • Výborná únosnost (až o 30% vyšší dynamická únosnost oproti LH/LS)
    • Vysoké rychlosti (až 300 m/min)
    • Dlouhá životnost (až 2x vyšší oproti LH/LS)
    • Široký výběr typů
    • Dobrá skladová dostupnost
    Série NH / NS zároveň nahradila také starší řadu SH / SS.

    Série HA / HS výrobce NSK

    je určená pro super přesné obráběcí stroje nebo měřící zařízení. Toto lineární vedení s extra dlouhým vozíkem se vyznačuje vysokou tuhostí a vysokou přesností pohybu. Při použití mazací a těsnící jednotky K1 je zajištěn dlouhodobý bezúdržbový provoz a prodloužení doby životnosti lineárního vedení.
    • Vysoká přesnost
    • Nízké tření
    • Vysoká únosnost
    • Kompaktní design – vysoká tuhost


    Série ME výrobce IKO

    je velmi kompaktní univerzální kuličkové lineární vedení, které se vyrábí v široké škále 18 modelů. Vozík s přírubou pro montáž shora, vozík s přírubou pro montáž zdola nebo vozík bez příruby, a všechny tyto typy vozíků ve třech různých délkách. K dispozici je také nerezové provedení. Pro všechny modely je samozřejmostí vysoká přesnost a hladký chod. S výběrem nejvhodnějšího modelu pro Vaši aplikaci odborně poradíme. Vyrábí se se systémem C-Lube pro bezúdržbový provoz.
    • Kompaktnost
    • Univerzálnost
    • Přesnost
    • Široká škála modelů


    Série E výrobce IKO

    –varianta série ME bez systému C-Lube



    Série E se sníženou hlučností (Q) výrobce IKO

    varianta série E, tzn. bez C-Lube, navíc se sníženou hlučností


    Série MV výrobce IKO

    představuje kuličkové lineární vedení s extrémně nízkým profilem a extrémně nízkou hmotností. Přes tyto vlastnosti dosahuje typ vedení MV maximální únosnosti. Vyznačuje se dlouhou životností a bezúdržbovým provozem díky integrovanému mazacímu systému C-Lube.
    • Extra nízký profil
    • Extra nízká hmotnost
    • Vysoká únosnost
    • Dlouhá životnost
    • Bezúdržbový provoz


    Série MH výrobce IKO

    je velmi tuhé kuličkové lineární vedení se zvýšenou únosností díky kuličkám většího průměru. Toto vedení se vyrábí v široké škále 19 modelů. K dispozici je pět různých typů vozíků (s přírubou, bez příruby, s montáží shora, zdola i ze strany, s menší šířkou) ve třech různých délkách. Nabízí se i nerezové provedení. Systém několika těsnění zajišťuje výbornou ochranu proti prachu a integrovaný systém mazání C-Lube umožňuje bezúdržbový provoz.
    • Vysoká tuhost
    • Velká únosnost
    • Vysoká odolnost prachu
    • Bezúdržbový provoz
    • Dlouhá životnost
    • Nerezové provedení
    • Široká škála modelů

    Série H výrobce IKO

    varianta série MH bez systému C-Lube



    Série MUL výrobce IKO

    je speciální svou kolejnicí ve tvaru U. Tento tvar zvyšuje tuhost kolejnice a její odolnost vůči momentovému zatížení. Kolejnice může být i dodatečně upravena obráběním u zákazníka podle momentální potřeby a použita jako konzole či nosník dle potřeby konstrukce. Kolejnice menších rozměrů šířky 25 – 30 mm jsou vyráběny i v nerezovém provedení. Integrovaný systém mazání C-Lube umožňuje bezúdržbový provoz.



    Série U výrobce IKO

    varianta série MUL bez systému C-Lube.

    Podrobnosti si můžete prohlédnout / stáhnout zde:

    kuličkové lineární vedení standardních rozměrů / Kuličkové LV standardních rozměrů - Standard diamensions ball LG
    SouborVelikost
    pdf 4112 NSK Kuličkové lineární vedení standardních rozměrů HA_HS (AJ)595 kB
    pdf 4112 NSK Kuličkové lineární vedenístandardní serie- NH_NS (CZ)1026 kB
    pdf 4112 IKO Kuličkové lineární vedení standardní serie ME_LWE (AJ)1939 kB
    pdf 4112 NSK Kuličkové lineární vedení standardní končící serie LH_LS (AJ)1236 kB
    pdf 4112 NSK Kuličkové lineární vedení standardní serie NH_NS (AJ) (2)1125 kB
    pdf 4112 IKO Kuličkové lineární vedení standardní serie MH_LWH (AJ)1839 kB
    pdf 4112 IKO Kuličkové lineární vedení standardní serie MUL_LWU (AJ)993 kB
    pdf 4112 NSK Kuličkové lineární vedení standardní superpřesné serie HA_HS (AJ)627 kB
    pdf 4112 IKO Kuličkové lineární vedení standardní serie MV (AJ)675 kB
