Ložisková tělesa

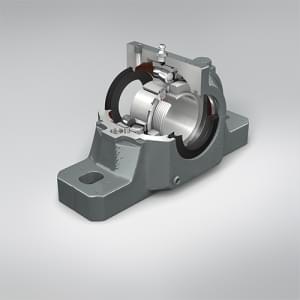

Ložiskové těleso NSK
Vysoce funkční litinová ložisková tělesa se vyznačují značnou tuhostí a jednoduchostí manipulace.

Mohou být osazena výkonnými soudečkovými ložisky, která nabízejí vysokou únosnost, nízkou míru zahřívání a vysokou pevnost klecí, případně naklápěcími kuličkovými ložisky.

Lze použít ložiska s válcovou dírou na hřídeli s osazením nebo ložiska s kuželovou dírou s upínacím pouzdrem na hřídeli bez osazení.

Materiály ložiskových domků:

  • šedá litina s antikorozní pasivací a ochranným nátěrem
  • tvárná litina s antikorozní pasivací a ochranným nátěrem – odolnější vůči rázům, použití s ložisky s větší únosností. Stejné rozměry.


V tělesech se používá několik různých typů těsnění:

  • dvoubřitá těsnění – 1 těsnění je složeno ze 2 dílů. K jednomu domku jsou proto dodávány 4 poloviny pro montáž po obou stranách tělesa. Vynikající těsnící efekt.
  • plstěná těsnění – 1 těsnění je složeno ze 2 polovin O-kroužku z kaučuku NBR, 2 polovin ocelového/hliníkového kroužku a 2 polovin plstěné pásky (napuštěné olejem). K jednomu domku jsou proto dodávány 4 poloviny O-kroužku, 4 poloviny kovového kroužku a 4 plstěné pásky pro montáž po obou stranách tělesa. Je možné použít i v kombinaci s V-kroužkem.
  • těsnění V-kroužky – 1 těsnění je složeno z 1 V-kroužku z kaučuku NBR, 1 ocelové podložky s navulkanizovaným břitem z NBR.  K jednomu domku jsou proto dodávány 2 V-kroužky se 2 podložkami pro montáž po obou stranách tělesa.
  • labyrintová těsnění – 1 těsnění je složeno z 1 litinového labyrintového kroužku a 1 NBR O-kroužku.
  • takonitová těsnění – 1 těsnění se skládá z 1 litinového labyrintového dílu, 2 O-kroužků z NBR kaučuku, 1 V-kroužku z NBR, 1 litinového tělesa a 1 maznice. Takonitové těsnění se používá v nejtěžších podmínkách, protože má vynikající těsnící vlastnosti.
Koncové víko – 1 krytka z měkké oceli a kaučuku NBR

Kombinací ložiskových domků s různými standardními těsněními lze dodat velký počet variant. Na 1 domek se používají 2 těsnění nebo 1 těsnění a 1 koncové víko.



Ložisková tělesa se vyznačují vysokou funkčností:

  • vysoká tuhost (minimální deformace nosné plochy ložiska)
  • žebra pro odvod tepla
  • možnost mazání tuhým mazivem i olejem
  • velká olejová vana
  • jedno ložiskové těleso lze použít pro naklápěcí kuličková ložiska 12.., 22.., 23.. i pro soudečková ložiska řad 222.. a 223.. v provedení s válcovou i kuželovou dírou

Ložisková tělesa se vyznačují jednoduchou a pohodlnou montáží:

  • masívní rohy spodní části pro umístění pojišťovacích kolíků
  • prostor pro další vypouštěcí otvory
  • závitový otvor pro mazací hlavici
  • značky pro dodatečné otvory
  • obdélníková základna a středící značky pro snazší usazení
  • značky pro čtyři otvory pro montážní šrouby

Jednotlivé typy ložiskových těles:

  • stojatá ložisková tělesa dělená - SNN, SD3100 (výrobce NSK), SNC, SD31, SNOE, SNOL200 (výrobce NTN-SNR)
  • stojatá ložisková tělesa nedělená – SPW/SFCW, TN200/300, TVN 200/300 (výrobce NTN-SNR)
  • přírubová ložisková tělesa – 722500, F11200
  • napínací ložisková tělesa

Stojatá ložisková tělesa dělená

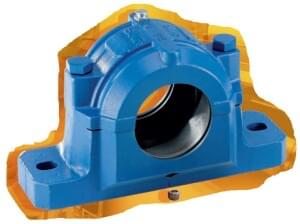

Ložiskové těleso SNC

Tělesa SNN / SNC řady 500  - tělesa pro ložiska s kuželovou dírou řady 1200K, 2200K, 22200K a 22300K, pro průměr hřídele od 20 mm do 140 mm.
Tělesa SNN / SNC řady 600 – tělesa pro ložiska s kuželovou dírou řady 1300K, 2300K, 21300K a 22300K, pro průměr hřídele od 20 mm do 90 mm.
Tělesa SNC řady 200 – tělesa pro ložiska s válcovou dírou řady 1200, 2200, 22200 a 23200, pro průměr hřídele od 25 mm do 160 mm.
Tělesa SNC řady 300 – tělesa pro ložiska s válcovou dírou řady 1300, 2300, 21300 a 22300, pro průměr hřídele od 25 mm do 100 mm.

Tělesa řady SD 3100 (NSK) – tělesa pro velká soudečková ložiska řady 23100 s kuželovou dírou nasazená na upínacích pouzdrech. Průměr hřídele od 150 mm do 380 mm.
Tělesa řady SD 3100 (NTN-SNR) – tělesa pro velkorozměrová soudečková ložiska řady 23100 s kuželovou dírou nasazená na upínacích pouzdrech. Průměr hřídele od 150 mm do 400 mm.
Tělesa SNOE (NTN-SNR) – tělesa pro soudečková ložiska s válcovou dírou, pro vysoké rychlosti a vysoké zatížení, tělesa z tvárné litiny, labyrintové těsnění. Pro vysoké otáčky, vysoké teploty a velké axiální zatížení. Průměr hřídele od 70 mm do 260 mm. Pro průmyslové ventilátory, kladivové drtiče apod.
Tělesa SNOL200 – tělesa pro soudečková ložiska. Průměr hřídele od 60 mm do 140 mm. Optimalizované labyrintové těsnění s nízkým třením, pro vysoké rychlosti, vysokou teplotu. Zaměnitelné s řadou SN. Pro průmyslové ventilátory.

Stojatá ložisková tělesa nedělená

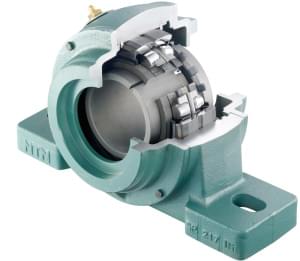

Ložiskové těleso NTN
Nedělená stojatá ložisková tělesa jsou schopna zachytit velké zatížení působící nejen kolmo k dosedací ploše, ale v i v dalších směrech.

Tělesa SPW / SFCW – pro vysoké zatížení v těžkém průmyslu. Antikorozní úprava. Tělesa pro těsněná soudečková ložiska. Řada SPW je rozměrově zaměnitelná s řadou těles SN. Průměr hřídele od 50 mm do 140 mm.
Tělesa TN200 /300 – tělesa pro naklápěcí kuličková ložiska s rozšířeným vnitřním kroužkem řady 11200 a 11300. Jsou používaná zejména v zemědělských strojích. Vyrobena z šedé litiny a těsněna plstěným těsněním. Průměr hřídele od 20 mm do 60 mm.
Tělesa TVN 200/300 – tělesa pro ložiska s válcovou dírou řady 1200 a 6200 / 1300 a 6300. Vyráběna z šedé litiny s plstěným těsněním. Snese nesouosost hřídele až 0,5°. Průměr hřídele od 20 mm do 75 mm.   Použití pro zemědělství a další běžné aplikace.
Tělesa TVN 6200/6300 - tělesa do vysokých teplot 200- 350 °C pro ložiska 6200 F605 a 6300 F605 do vysokých teplot. Průměr hřídele od 40mm do 75 mm. Tato ložiska jsou speciálně určena pro použití v cementových pecích nebo ve vagonech (v horkém, mokrém nebo suchém prostředí). Pokud pracují ve standardním prostředí, mohou být osazena běžnými kuličkovými ložiska řady 6200 a 6300.

Přírubová ložisková tělesa

Tělesa 722500 – tělesa pro ložiska s kuželovou dírou řady 1200K, 200K, 22200K s použitím upínacího pouzdra. Pro průměr hřídele od 20 mm do 100 mm. Menší provedení s trojúhelníkovou a větší se čtvercovou přírubou. Použití pro dřevařské stroje, dopravníky a textilní stroje.
Tělesa F 11200 – tělesa pro naklápěcí kuličková ložiska s rozšířeným vnitřním kroužkem řady 11200. Jsou používaná v nenáročných aplikacích. Těsněna plstěným těsněním. Pro průměr hřídele od 20 mm do 50 mm.

Výrobce SNR dodává i speciální ložisková tělesa pro 2 nebo 3 ložiska

ZLG / DLG
  • průměr hřídele:  30 mm - 120 mm (ZLG)
  • průměr hřídele:  70 mm - 120 mm (DLG)
  • vysoká rychlost
  • nízká úroveň hlučnosti
  • vysoká axiální únosnost
  • použití pro průmyslové ventilátory, dřevařské stroje, dopravníky a textilní stroje

ZLOE
  • průměr hřídele: 75 mm – 110 mm
  • vysoká rychlost
  • vysoká teplota
  • velká axiální únosnost
  • použití pro průmyslové ventilátory

Podrobnosti si můžete prohlédnout / stáhnout zde:

Ložisková tělesa / Lož tělesa - Pillow blocks
