Spirálově vinutá těsnění
Tyto typy těsnění skladujeme v naší pobočce v Mostě.

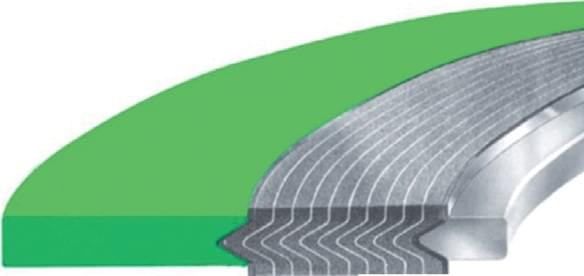

Těsnící část spirálově vinutého těsnění se skládá z kovového pásku spirálově navinutého společně s měkkou těsnící výplní. Kovový pásek zajišťuje těsnění výborné pružící vlastnosti, zatímco poddajná těsnící výplň zaručuje vysokou těsnost.
Díky této kombinaci materiálů spirálově vinuté těsnění je vhodné v případech, kdy je těsnění vystaveno velkému kolísání tlaků a teplot těsněných medií.
- Spirálově vinuté těsnění je vhodné pro použití v širokém teplotním a tlakovém pásmu, a proto je téměř univerzální.
- Spirálově vinuté těsnění může být použito na těsnění tlaků do 25 MPa a teplot už od -200 °C až do 1000 °C.
- Díky své konstrukci se spirálově vinuté těsnění jednoduše instaluje bez způsobení jakýchkoli škod.
- Vnější vodící kroužek slouží k vystředění spirálové těsnící části vzhledem k přírubě a zabraňuje vystřelení těsnění.
- Kombinací různých vinutých materiálů a kovů se těsnění může použít v širokém spektru provozních podmínek dle požadavků uživatele.
- Díky svému nepřilnavému charakteru je možné spirálově vinuté těsnění snadno při demontáži odstranit.
- Spirálově vinuté těsnění nepoškozuje povrchy přírub.
Typy spirálově vinutých těsnění
SPIRATEM 2 - skládá se z těsnící výplně a kovového spirálového pásku ve tvaru V. Vhodné pro příruby typu výkružek/nákružek a pero/drážka
SPIRATEM 12 - stejné jako SPIRATEM 2, ale s vnějším středícím kroužkem (slouží též k vystředění těsnění). Vhodné na hrubé příruby
SPIRATEM 23 - stejné jako SPIRATEM 2, ale s vnitřním kroužkem (snižuje turbulentní proudění media a lépe chrání spirálu před korozí). Vhodné pro příruby typu výkružek/nákružek
SPIRATEM 123 - stejné jako SPIRATEM 2, ale s vnitřním i vnějším kroužkem. Vhodné na hrubé příruby.
Standardní těsnící výplně
- expandovaný grafit od -200°C do +550°C
- PTFE od -200°C do + 250°C
- Keramika od -200°C do +1100°C
- Slída od -200°C do +1000°C
Standardní kovové materiály
- Vnější kroužek – uhlíková ocel opatřena nátěrem proti korozi
- Vnitřní kroužek – nerezové oceli ČSN 17240 (SS304), ČSN 17349 (SS316L), ČSN 17248 (SS321)
- Spirála – nerezové oceli ČSN 17240 (SS304), ČSN 17349 (SS316L), ČSN 17248 (SS321)
Nestandardní rozměry a konstrukce
Nestandardní materiály, rozměry a konstrukce spirálově vinutého těsnění je možné zajistit po dohodě s výrobcem.
