Elektromagnetické spojky a brzdy, brzdové motory

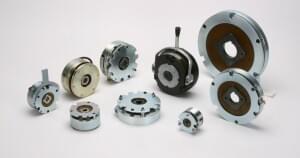

Pružinové brzdy

Elektromagnetické spojky a brzdy jsou zařízení, která, jak naznačují jejich názvy, spouští, uvolňuje, brzdí a drží stroj na místě pomocí elektromagnetické síly generované průchodem proudu skrz cívku.

Brzdové motory mají integrované elektromagnetické brzdy beze změny svých rozměrů.

Elektromagnetické spojky a brzdy dělíme do několika hlavních kategorií:

  • Elektromagneticky ovládané spojky a brzdy (spuštěny, když proud prochází cívkou)
  • Pružinou ovládané elektromagnetické spojky a brzdy (spuštěny, když je proud k cívce vypnut)
  • Brzdové motory

Elektromagneticky ovládané spojky a brzdy

hodí se zejména pro aplikace, u kterých jsou požadovány vysoké brzdné a točivé momenty, krátké spínací doby nebo nejvyšší bezpečnostní standardy nebo kde převládají extrémní podmínky.

Jsou vhodné pro širokou škálu aplikací jako mechanismy se stupňovitou změnou rychlosti apod. Jsou oblíbené pro jednoduchost kontroly a snadnou údržbu.

Vyrábějí se i mikro spojky a mikro brzdy, které jsou ideální pro přesná, kompaktní zařízení, kde je třeba se vyvarovat změn kroutícího momentu. To jsou například kancelářská, komunikační a automobilová vybavení.

Při návrhu složitých mechanismů, kde je nutné použít více spojek a brzd je možné použít nabízené spojkové a brzdové jednotky.

Vyrábí se velké množství modelů těchto jednotek.

Pružinou ovládané elektromagnetické spojky a brzdy

zajišťují zastavení rotace hřídele, nouzové brzdění, při výpadku dodávky elektrické energie. Jsou také vhodné pro dlouhé držení nastavených poloh.

Jedná se o elektromagnetické brzdy, které jsou ovládány působením síly pružiny, když elektřina neproudí.

Poskytují vynikající výkon v případě nouzového brzdění při vypnutí napájení, případně pro dlouhodobé zastavení pozic.

Poskytují výhody jako je tiché brzdění, dlouhá životnost, spolehlivý a stabilní brzdný výkon a možnost manuálního uvolnění.

Pružinové brzdy jsou dodávány ve dvou typech podle účelu použití -   brzdění a držení.

Pružinové elektromagnetické spojky a brzdy se využívají v mnoha aplikacích – v různých motorech, multifunkčních robotech, vysokozdvižných vozících, výtazích, elektrických žaluziích a roletách, v lékařských strojích, generátorech větrných elektráren apod.

Charakteristické rysy pružinových elektromagnetických brzd:

  • Rychlá odezva (sepnutí, uvolnění)
  • Dlouhá životnost
  • Nízká hlučnost
  • Konstantní moment
  • Široký sortiment nabízených typů

Typy pružinových brzd:

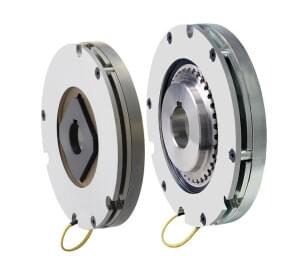

przda model BXR

Typ BXR – určen pro držení.

Tenký tvar. Brzdný moment 5-55 Nm, napájecí napětí DC 24 V, maximálně 5000 ot/min, průměr hřídele 20-28 mm, pracovní teplota -10°C až 40°C.

Tyto brzdy jsou určeny pro držení a nouzové brzdění a současně umožňují prostorově úsporné montáže.

Vyznačují se nízkou hmotností rotoru, což snižuje setrvačnost a výrazně snižuje opotřebení.

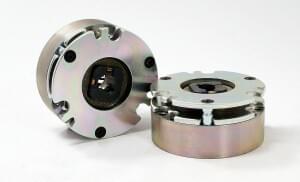

Brzda model BXW

Typ BXW

brzdný moment 0,12-5,2 Nm, napájecí napětí DC 24 V, maximálně 5000 ot/min, průměr hřídele 8,5-16 mm, pracovní teplota -10°C až 40°C.

K brzdě je dostupný i nástroj pro uvolnění.
  • BXW-S určen pro držení. Kompaktní, oboustranná montáž
  • BXW-R určen pro držení. Pro kompaktní servomotory
  • BXW-L určen pro brzdění. Kompaktní, oboustranná montáž
  • BXW-H určen pro držení i brzdění.   Kompaktní, oboustranná montáž

Typ BXL – určen pro brzdění.

Brzdný moment 2-22 Nm, napájecí napětí DC24 V / DC45 V / DV90 V, maximálně 5000 ot/min, pracovní teplota -10°C až 40°C.

Redukuje nepříjemný vysokofrekvenční třecí hluk vznikající během brzdění, proto je provoz tohoto typu brzd velmi tichý.

Brzdí okamžitě a spolehlivě i za neobvyklých okolností v případě poruchy.

Typ BXH – určen pro držení i brzdění

Brzdný moment 4-44 Nm, napájecí napětí DC24 V / DC45 V / DV90 V, maximálně 5000 ot/min, pracovní teplota -10°C až 40°C.

Dosahují dvojnásobný brzdný moment oproti modelům BXL.

Brzdové motory

brzdový motor BMS
Brzdové motory jsou motory s integrovanou elektromagneticky ovládanou brzdou nebo pružinovou elektromagnetickou brzdou.

Tato brzda zároveň nemění rozměry motoru.

Kompaktní zdroj napájení brzdy je zabudován v konektorové skříni, takže je možné ho snadno připojit a použít.

Charakteristické rysy brzdových motorů:

  • Stejné rozměry jako indukční motor
  • Dlouhá doba životnosti
  • Vestavěné napájení
  • Tichý chod (model BMS)
  • Možnost manuálního uvolnění (BMS)
  • Rychlé a stabilní brzdění (BMM)
brzdový motor BMS

Typ BMS

pružinově ovládaná elektromagnetická brzda a kompaktní napájecí zdroj bez změny rozměrů motoru.
Brzda je pružinová, takže se hřídel motoru otáčí, když je zapnutá a zastaví se při vypnutí napájení.
Velmi tichý chod. Je vybaven uvolňovacími pákami, takže brzda může být při vypnutém napájení ručně uvolněna.
  • Brzdný moment: 2 – 15 Nm
  • Výkon motoru:   0,2 kW – 1,5 kW
  • Pracovní teplota: -10°C až 40°C
brzdový motor BMM

Typ BMM

elektromagneticky ovládaná interní brzda a kompaktní napájecí zdroj bez změny rozměrů motoru.
Brzda je elektromagneticky ovládaná, proto když elektrický proud prochází brzdovou cívkou, je brzděna hřídel motoru. Při odpojení napájení cívky je brzda uvolněna.
Brzdný moment se přenáší pomocí konstantně zatížené diskové pružiny, takže brzdění je vždy spolehlivé.
  • Brzdný moment: 2 – 15 Nm
  • Výkon motoru:   0,2 kW – 1,5 kW
  • Pracovní teplota: -10°C až 40°C

Podrobnosti si můžete prohlédnout / stáhnout zde:

Elektromagnetické spojky a brzdy / spojky a brzdy
